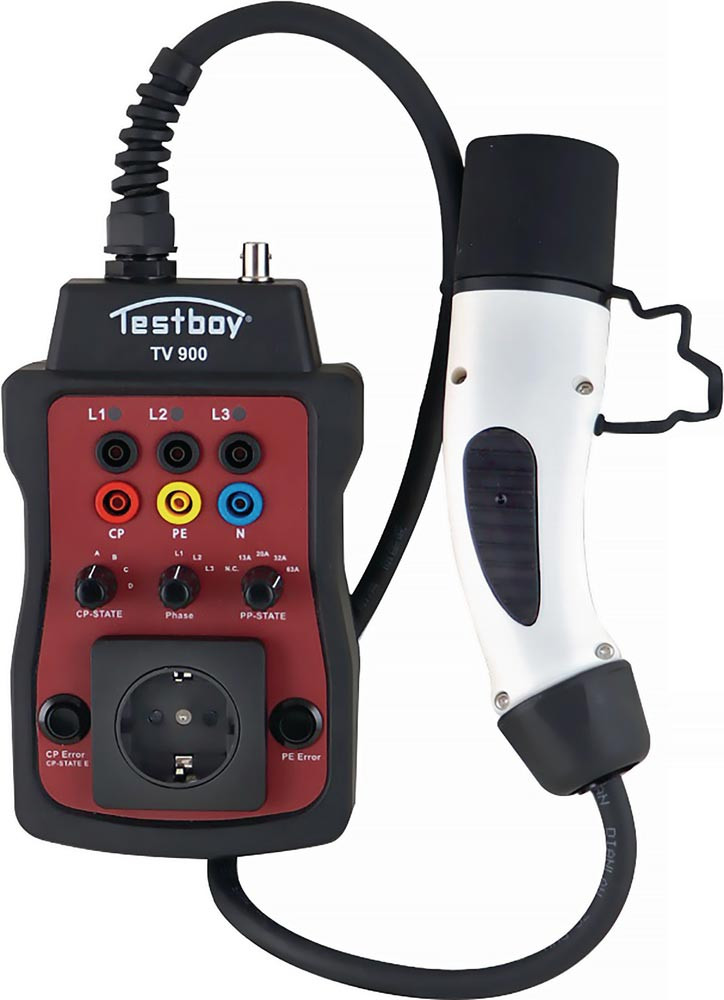

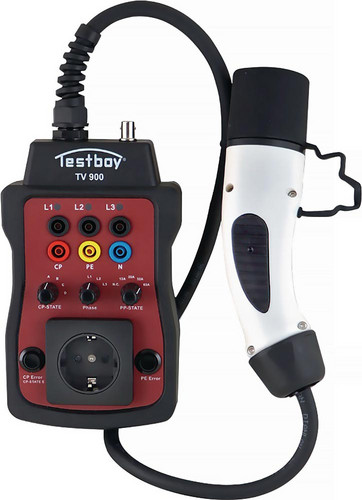

Ladesäulenprüfadapter TV 900 für Typ-2 Ladesäulen L275xB120xH60mm

zur Prüfung von in Europa genormten Typ-2 Ladesäulen · der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein angeschlossenes Elektrofahrzeug · über die 4 mm Bananenbuchse lässt sich ein Installationstester oder ein Multimeter (gehören nicht zum Lieferumfang) anschließen · die verbauten LED zeigen an, ob und wie viele Phasen anliegen · auf die eingebaute Schutzkontaktsteckdose lässt sich wahlweise eine der drei Phasen schalten (dadurch lässt sich jede Phase einzeln prüfen) · weitere technische Daten:
Eingangsspannung: 230 V / 400 V (1-phasig / 3-phasig)

Frequenz: 50 Hz
NC

Proximity Pilot (PP): 13 A

Simulation des Ladekabels: 20 A / 32 A / 63 A

Control Pilot (CP): A (nicht verbunden)
Simulation des B (verbunden, aber nicht laden)
Fahrzeugzustandes C (laden ohne Belüftung
D (laden mit Belüftung)

Fehlersimulation: CP-Fehler „E“
Kommunikationsfehler
PE-Fehler
(Schutzleiter unterbrochen)

Ladestecker: Typ 2

Phasenanzeige: Ja (über 3 LED L1/L2/L3)

4 mm Bananenbuchsen
für 3-Phasen Prüfgeräte: Ja

BNC-Buchsen: Ja (Zur Verwendung eines Oszilloskop)

Weitere technische Eigenschaften:
· Breite: 120mm
· Länge: 215mm
· Gewicht: 0,96kg
· Höhe: 60mm

Lieferumfang: Bereitschaftstasche

Detaillierte Bedienungsanleitung siehe QR-Code
