Abbildung ähnlich

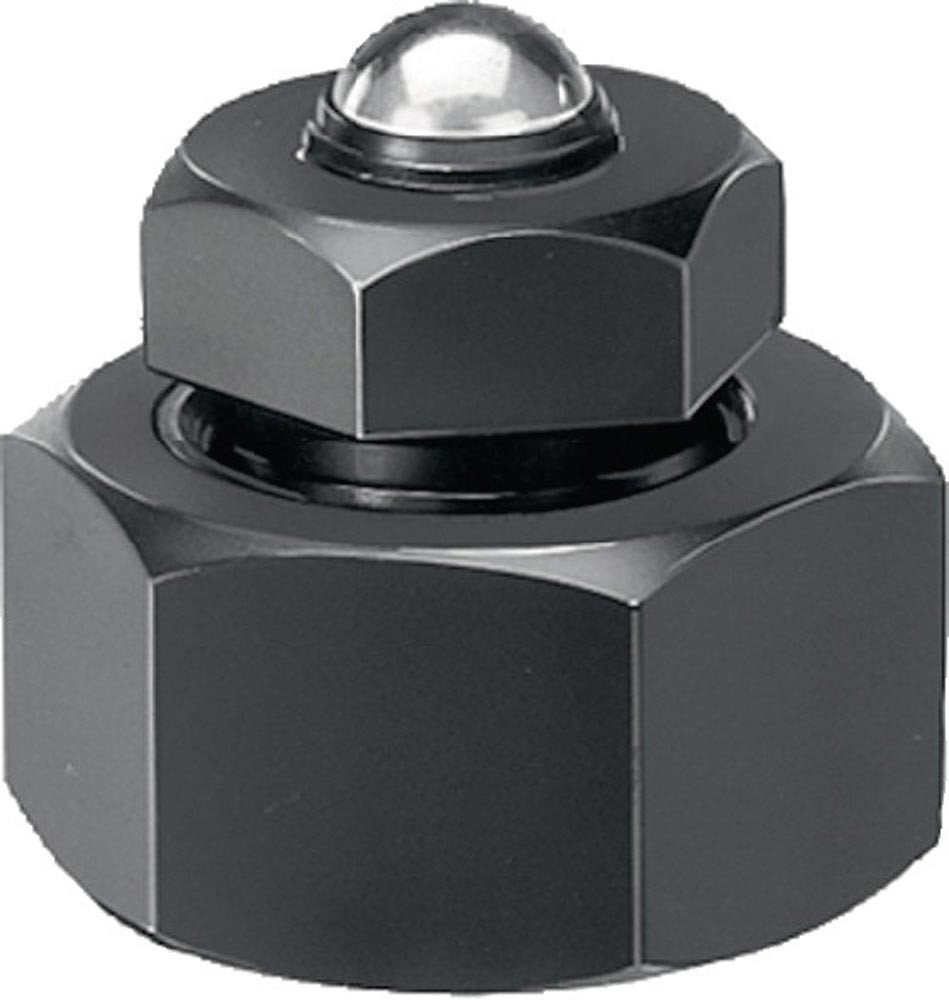

Richtschraubbock Nr. 6420 Größe 70 mit drehbarer Kugel Höhe 56 - 70 mm
E6438233
63,00 EUR
(exkl. MwSt.)
74,97 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit drehbarer Kugel · Stahl vergütet, im Brünierton angelassen · Kugel gehärtet · Anwendung:
Dieses Element eignet sich mit seiner punktförmigen Auflage besonders zum Unterstützen und Ausrichten von Freiformflächen, wie Guss- und Schmiedewerkstücken. Die Justiergenauigkeit beträgt ca. 0,1 mm.
Weitere technische Eigenschaften:

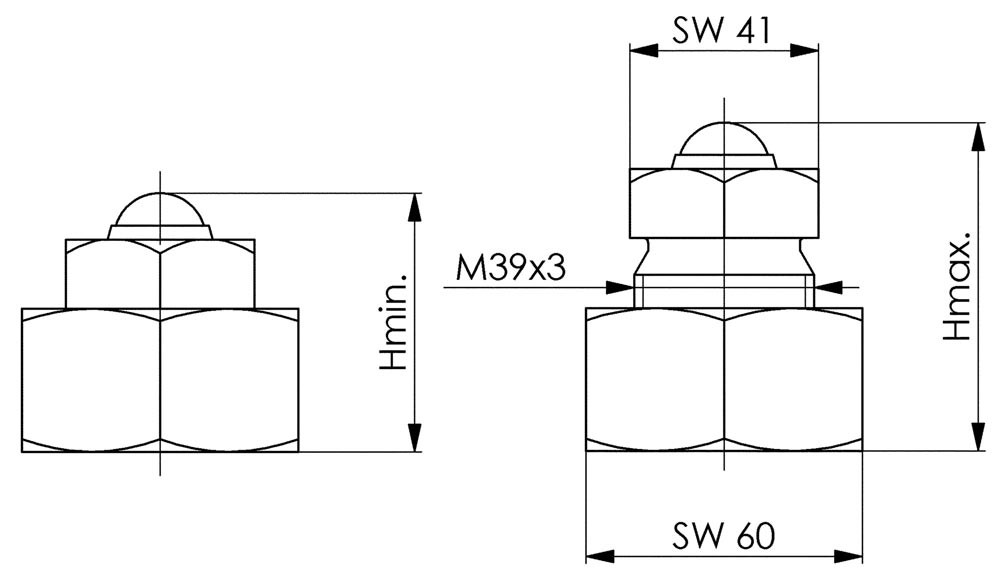

· Tragfähigkeit max.: 30kN
· H max.: 70mm
· H min.: 56mm
· Schlüsselweite: 41 / 60mm
Vorteil:
· Die drehbar gelagerte Kugel minimiert die Auflagereibung und reduziert die erforderlichen Betätigungskräfte.
· Durch die punktförmige Auflage werden keine Drehkräfte aufgrund der Spindelbewegung auf das Werkstück übertragen. Die Position des Werkstückes bleibt erhalten.
· Der einfache und robuste Aufbau gewährleistet eine lange Lebensdauer.
Dieses Element eignet sich mit seiner punktförmigen Auflage besonders zum Unterstützen und Ausrichten von Freiformflächen, wie Guss- und Schmiedewerkstücken. Die Justiergenauigkeit beträgt ca. 0,1 mm.
Weitere technische Eigenschaften:
· Tragfähigkeit max.: 30kN
· H max.: 70mm
· H min.: 56mm
· Schlüsselweite: 41 / 60mm
Vorteil:
· Die drehbar gelagerte Kugel minimiert die Auflagereibung und reduziert die erforderlichen Betätigungskräfte.
· Durch die punktförmige Auflage werden keine Drehkräfte aufgrund der Spindelbewegung auf das Werkstück übertragen. Die Position des Werkstückes bleibt erhalten.
· Der einfache und robuste Aufbau gewährleistet eine lange Lebensdauer.
Merkmale
| Größe | 70 |
| Marke | AMF |
| Eigenschaft | mit drehbarer Kugel |
| Höhe | 56 - 70 mm |
| Modell | Nr. 6420 |
