Abbildung ähnlich
Schubstangenspanner Nr. 6842PK Größe 7 schwer massiver Handhebel
E6438272
209,00 EUR
(exkl. MwSt.)
248,71 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
schwer · mit massivem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss, brüniert · gehärtete Bolzen · Hebelteile und Schubstange aus Vergütungsstahl, brüniert · Handgriff aus rotem, ölbeständigem Kunststoff · komplett mit vergüteter, verzinkter Andrückschraube

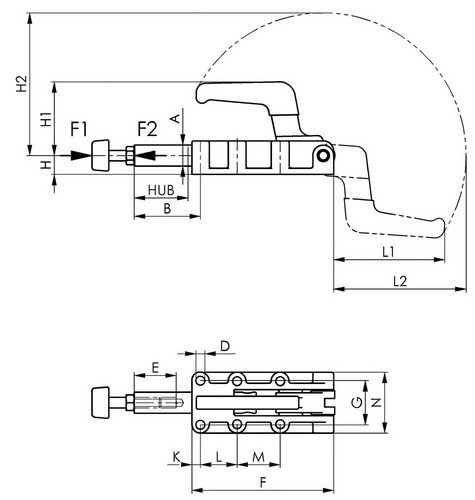

Weitere technische Eigenschaften:
· A: 25mm
· D: 10,5mm
· L2: 183,5mm
· G: 54mm
· L1: 151,5mm
· Ausstattung: massiver Handhebel
· H1: 93,5mm
· F1: 25kN
· H2: 196mm
· L: 45mm
· Bohrungs-Ø: 10,5 mm
· F2: 25kN
· F: 198mm
· B: 114mm
· Eigenschaft: schwer
· K: 12mm
· E: 50mm
· M: 45mm
· H: 22mm
· N: 84mm
Weitere technische Eigenschaften:
· A: 25mm
· D: 10,5mm
· L2: 183,5mm
· G: 54mm
· L1: 151,5mm
· Ausstattung: massiver Handhebel
· H1: 93,5mm
· F1: 25kN
· H2: 196mm
· L: 45mm
· Bohrungs-Ø: 10,5 mm
· F2: 25kN
· F: 198mm
· B: 114mm
· Eigenschaft: schwer
· K: 12mm
· E: 50mm
· M: 45mm
· H: 22mm
· N: 84mm
Merkmale
| Größe | 7 |
| Andrückschraube | M12 x 50 |
| Hub | 75 mm |
| Länge gespannt | 151,5 mm |
| Höhe gespannt | 93,5 mm |
| Spannhöhe | 22 mm |
| Haltekraft F2 | 25 kN |
| Haltekraft F1 | 25 kN |
| Marke | AMF |
| Höhe geöffnet | 196 mm |
Varianten
Schubstangenspanner Nr. 6842PK Größe 4 schwer massiver Handhebel
|
| Größe | Andrückschraube | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Höhe geöffnet |
|---|---|---|---|---|---|---|---|---|
| 4 | M8 x 35 | 32 | 69 mm | 42,5 mm | 12 mm | 7 kN | 7 kN | 96 mm |
Schubstangenspanner Nr. 6842PK Größe 5 schwer massiver Handhebel
E6438271
keine Verfügbarkeitsinformationen
103,00 EUR
(exkl. MwSt.)
122,57 EUR
(inkl. MwSt.)
je
1 Stück
| Größe | Andrückschraube | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Höhe geöffnet |
|---|---|---|---|---|---|---|---|---|
| 5 | M10 x 50 | 50 | 105 mm | 70 mm | 18 mm | 12 kN | 12 kN | 136 mm |
Schubstangenspanner Nr. 6842PK Größe 7 schwer massiver Handhebel
E6438272
keine Verfügbarkeitsinformationen
209,00 EUR
(exkl. MwSt.)
248,71 EUR
(inkl. MwSt.)
je
1 Stück
| Größe | Andrückschraube | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Höhe geöffnet |
|---|---|---|---|---|---|---|---|---|
| 7 | M12 x 50 | 75 | 151,5 mm | 93,5 mm | 22 mm | 25 kN | 25 kN | 196 mm |
Schubstangenspanner Nr. 6842PK Größe 8 schwer massiver Handhebel
E6438273
keine Verfügbarkeitsinformationen
247,00 EUR
(exkl. MwSt.)
293,93 EUR
(inkl. MwSt.)
je
1 Stück
| Größe | Andrückschraube | Hub | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Höhe geöffnet |
|---|---|---|---|---|---|---|---|---|
| 8 | M16 x 80 | 106 | 196 mm | 111,5 mm | 28 mm | 45 kN | 45 kN | 247 mm |
