Abbildung ähnlich
Senkrechtspanner Nr. 6804 Größe 3 waagrechter Fuß
E6438283
34,60 EUR
(exkl. MwSt.)
41,17 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß (Haltearm massiv)

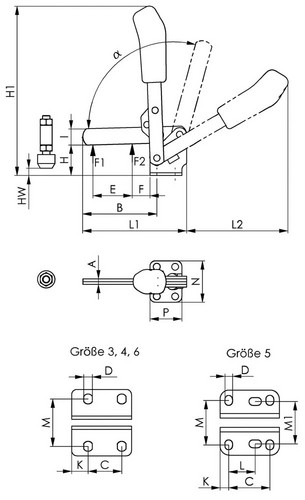

Weitere technische Eigenschaften:
· A: 6mm
· C: 20mm
· D: 7,5mm
· a: 105°
· L2: 116,5mm
· HW min.: 0mm
· L1: 108,5mm
· HW max.: 12mm
· H1: 186mm
· F1: 1,4kN
· L: -mm
· M1: -mm
· Bohrungs-Ø: 7,5 mm
· a*: 60°
· I: 18mm
· F2: 2,5kN
· F: 19,5mm
· B: 81mm
· P: 35mm
· K: 7,5mm
· E: 43mm
· M: 32,5mm
· H: 33,5mm
· N: 46mm
· Spannweite: 43 mm

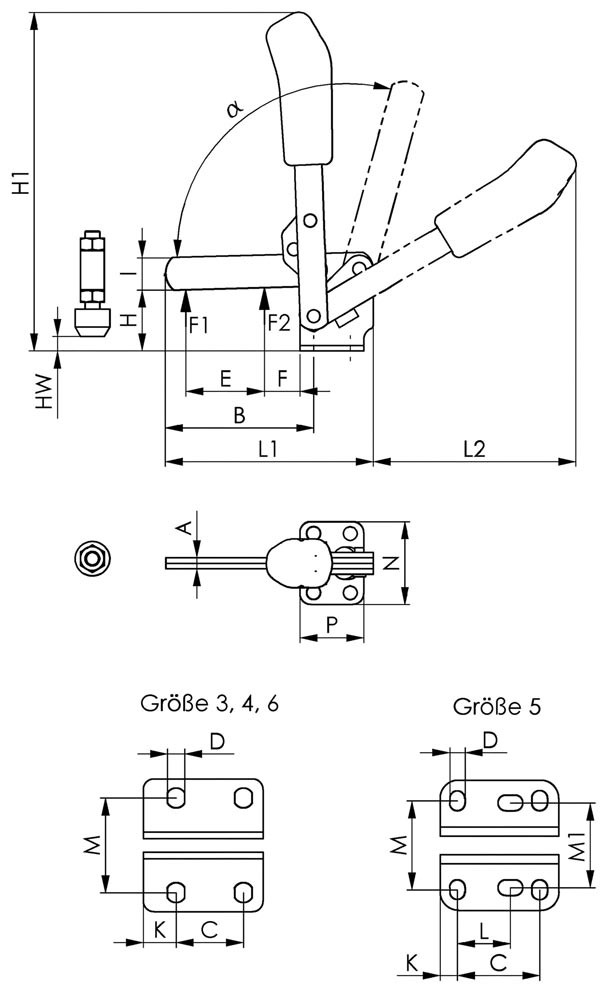

Weitere technische Eigenschaften:
· A: 6mm
· C: 20mm
· D: 7,5mm
· a: 105°
· L2: 116,5mm
· HW min.: 0mm
· L1: 108,5mm
· HW max.: 12mm
· H1: 186mm
· F1: 1,4kN
· L: -mm
· M1: -mm
· Bohrungs-Ø: 7,5 mm
· a*: 60°
· I: 18mm
· F2: 2,5kN
· F: 19,5mm
· B: 81mm
· P: 35mm
· K: 7,5mm
· E: 43mm
· M: 32,5mm
· H: 33,5mm
· N: 46mm
· Spannweite: 43 mm
Merkmale
| Größe | 3 |
| Andrückschraube | M8 x 45 |
| Höhe gespannt | 186 mm |
| Spannhöhe | 33,5 mm |
| Haltekraft F2 | 2,5 kN |
| Haltekraft F1 | 1,4 kN |
| Marke | AMF |
| Bauart | waagrechter Fuß |
| Fußgröße | 46 x 35 mm |
| Länge geöffnet | 108,5 x 116,5 mm |
