Abbildung ähnlich

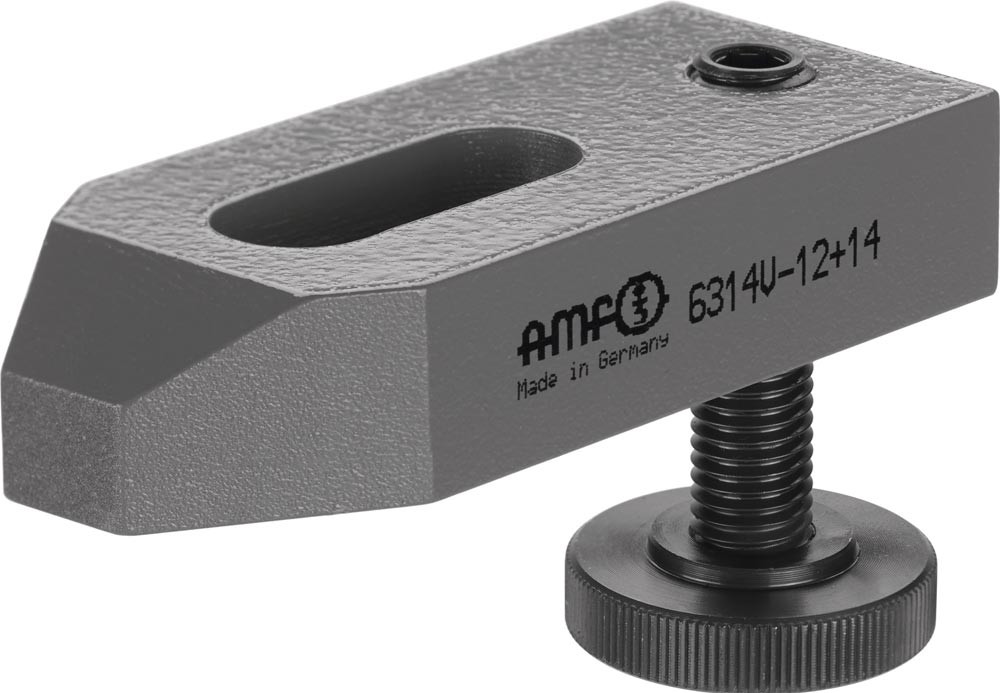

Spanneisen Nr. 6314V für T-Nut 12 + 14 mm Spannhöhe 10 - 47 mm
E6437786
29,50 EUR
(exkl. MwSt.)
35,11 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
abgeschrägt · mit verstellbarer Stützschraube · Vergütungsstahl lackiert
Weitere technische Eigenschaften:
· Breite: 40 mm
· Länge: 100 mm
· A: 20mm
· B1: 14mm
· B2: 40mm
· E2: 40mm
· D: M12
· E1: 21mm
· Gewicht: 560g
· L: 100mm
· Stärke: 20 mm
· LS: 49mm
· Schlitzbreite: 14 mm
· H: 10 - 47mm
Hinweis:
Maß h = abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 mm je eine Größe.
Weitere technische Eigenschaften:
· Breite: 40 mm
· Länge: 100 mm
· A: 20mm
· B1: 14mm
· B2: 40mm
· E2: 40mm
· D: M12
· E1: 21mm
· Gewicht: 560g
· L: 100mm
· Stärke: 20 mm
· LS: 49mm
· Schlitzbreite: 14 mm
· H: 10 - 47mm
Hinweis:
Maß h = abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 mm je eine Größe.
Merkmale
| für T-Nut | 12 + 14 mm |
| Marke | AMF |
| Spannhöhe | 10 - 47 mm |
| für Spannschraube | M12, M14 |
| Modell | Nr. 6314V |
| Bauform | abgeschrägt |
| Schlitzlänge | 40 mm |
Varianten
Spanneisen Nr. 6314V für T-Nut 12 + 14 mm Spannhöhe 10 - 92 mm
|
| für T-Nut | Spannhöhe | für Spannschraube | Schlitzlänge | Spannschraube |
|---|---|---|---|---|
| 12 + 14 | 10 - 92 mm | M12, M14 | 40 mm |
Spanneisen Nr. 6314V für T-Nut 24 + 28 mm Spannhöhe 20 - 133 mm
E6012876
keine Verfügbarkeitsinformationen
110,00 EUR
(exkl. MwSt.)
130,90 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannhöhe | für Spannschraube | Schlitzlänge | Spannschraube |
|---|---|---|---|---|
| 24 + 28 | 20 - 133 mm | M24 | 80 mm |
Spanneisen Nr. 6314V für T-Nut 22 mm Spannhöhe 19 - 105 mm Spannschraube M20 x 22 x 200 mm
E6012877
keine Verfügbarkeitsinformationen
97,50 EUR
(exkl. MwSt.)
116,03 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannhöhe | für Spannschraube | Schlitzlänge | Spannschraube |
|---|---|---|---|---|
| 22 | 19 - 105 mm | 60 mm | M20 x 22 x 200 |
Spanneisen Nr. 6314V für T-Nut 10 mm Spannhöhe 8 - 32 mm Spannschraube M10 x 10 x 80 mm
E6014961
keine Verfügbarkeitsinformationen
35,00 EUR
(exkl. MwSt.)
41,65 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannhöhe | für Spannschraube | Schlitzlänge | Spannschraube |
|---|---|---|---|---|
| 10 | 8 - 32 mm | 30 mm | M10 x 10 x 80 |
Spanneisen Nr. 6314V für T-Nut 12 mm Spannhöhe 10 - 40 mm Spannschraube M12 x 12 x 100 mm
E6014962
keine Verfügbarkeitsinformationen
40,50 EUR
(exkl. MwSt.)
48,20 EUR
(inkl. MwSt.)
je
1 Stück
| für T-Nut | Spannhöhe | für Spannschraube | Schlitzlänge | Spannschraube |
|---|---|---|---|---|
| 12 | 10 - 40 mm | 40 mm | M12 x 12 x 100 |
