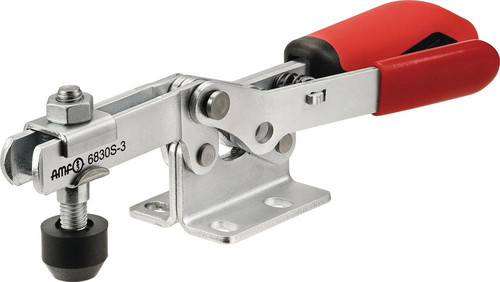

Abbildung ähnlich
Waagrechtspanner Nr. 6830S Größe 4 waagrechter Fuß Sicherheitsverriegelung
E6438298
87,50 EUR
(exkl. MwSt.)
104,13 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß · mit Sicherheitsverriegelung · für Spannstellung und geöffnete Stellung
Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· a: 90°
· Andrückschraube: M8 x 65
· HW min.: -4mm
· L1: 287mm
· F1: 2kN
· L: 20,5mm
· Bauart: waagrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 24mm
· H1: 75mm
· H2: 126,5mm
· M1: 43mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 29-43mm
· H: 45mm
· N: 58mm
· D1: 8,5mm
Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· a: 90°
· Andrückschraube: M8 x 65
· HW min.: -4mm
· L1: 287mm
· F1: 2kN
· L: 20,5mm
· Bauart: waagrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 24mm
· H1: 75mm
· H2: 126,5mm
· M1: 43mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 29-43mm
· H: 45mm
· N: 58mm
· D1: 8,5mm
Merkmale
| Größe | 4 |
| Länge gespannt | 287 mm |
| Höhe gespannt | 75 mm |
| Spannhöhe | 45 mm |
| Haltekraft F2 | 3 kN |
| Haltekraft F1 | 2 kN |
| Marke | AMF |
| Bohrungs-Ø | 8,5 mm |
| Spannweite | 63 mm |
| Eigenschaft | Sicherheitsverriegelung |
Varianten
Waagrechtspanner Nr. 6830S Größe 3 waagrechter Fuß Sicherheitsverriegelung
|
| Größe | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Bohrungs-Ø | Spannweite |
|---|---|---|---|---|---|---|---|
| 3 | 206 mm | 48,5 mm | 32 mm | 2,5 kN | 1,8 kN | 6,5 mm | 38 mm |
Waagrechtspanner Nr. 6830S Größe 4 waagrechter Fuß Sicherheitsverriegelung
E6438298
keine Verfügbarkeitsinformationen
87,50 EUR
(exkl. MwSt.)
104,13 EUR
(inkl. MwSt.)
je
1 Stück
| Größe | Länge gespannt | Höhe gespannt | Spannhöhe | Haltekraft F2 | Haltekraft F1 | Bohrungs-Ø | Spannweite |
|---|---|---|---|---|---|---|---|
| 4 | 287 mm | 75 mm | 45 mm | 3 kN | 2 kN | 8,5 mm | 63 mm |
